把一张截图变成一台活电脑：我为什么做 Webulator

在线演示：novashang.github.io/webulator · 源码：NovaShang/webulator

起因：一个操作系统博物馆

我一直想做一个能亲手操作的操作系统博物馆，工作名叫 OS Museum：按”时间 × 组件”把几十年来各代系统的界面摆在一起，比如 1984 年到今天的文本编辑器，Mac 和 Windows 并排对比。我手上有一批现成的收藏：VMware 格式的 x86 虚拟机、Mini vMac 格式的经典 Mac 镜像，还有按组件和系统两个维度整理过的几百张截图。

同类项目各擅一面。PCjs、v86、Infinite Mac 解决了”在浏览器里跑老系统”，另一些网站解决了”把截图陈列出来”。我想要的是把两件事合在一起：页面上看到的是一张窗口截图，点一下，它就在原地活过来，光标开始闪，可以打字、开菜单。窗口外面仍然是网页，不弹出一整块桌面。

这个效果背后只有一个前提：截图就是快照恢复后的第一帧。每个展品在生产时同时导出虚拟机快照和恢复后的首帧截图，页面先显示截图，点击后在后台恢复快照，再把活的画布换上来。两者必须像素级一致，否则切换的那一下就会跳。

所以整件事落到几个很具体的技术问题上：

• 浏览器里恢复一台机器的快照要多久？快照有多大？
• 恢复后的第一帧能不能和存档时的画面完全一样？
• 经典 Mac 的几个模拟器本身没有存档功能，能不能给它们加上？
• Mac 和 Windows 用的是完全不同的模拟器，上层代码能不能不管这些差别？

最后这个问题的答案就是 Webulator。

一套 API，严格一致

Webulator 把多个 WebAssembly 模拟器包成一套浏览器 API。第一个使用方是 OS Museum，但 API 本身不依赖博物馆。用起来是这样的：

const m = await Machine.create({
  profile: await loadProfile(".../sheepshaver-g3bw-macos904.json"),
  disks: [{ id: "hd0", source: { manifest: ".../macos904.manifest.json" } }],
  snapshot: { url: ".../finder.webusnap" },   // 从存档启动，而不是冷启动
  display: canvas,
});
m.input.pointer.moveTo(20, 8);                 // 按客户机像素精确落点
m.input.pointer.button(0, true);
const state = await m.saveState();             // 之后可以在一个全新的页面里恢复

换成 Windows 98，只需要换一个 profile，其余代码不变。写规格的时候我给自己定了几条原则，后面所有的取舍都从这里来：

1. 能力严格一致，不做最小公约数。 契约里的每一项能力，每个核心都必须完整实现，并通过同一套一致性测试。有核心做不到的，就不进当前版本，等所有核心都能做到再一起加。没有”可选能力”。
2. 能力和硬件属性分开。 “能不能存档""鼠标能不能精确落点”是能力，必须一致；“是 68k 还是 x86""有几个鼠标键""有没有滚轮”是被模拟机器的属性，API 统一暴露，取值可以不同。在单键 Mac 上按右键会直接报错，不做静默映射。
3. 快照是一等公民。 “一张截图瞬间变成活的机器”是这个库存在的首要理由。
4. 尽量不改模拟器源码。 优先用编译参数和宿主层实现契约。必须改的时候，只加一小叠补丁，锁定上游版本。

第一版契约有八项能力：生命周期、画面、键盘、指针、磁盘、快照、虚拟时钟、无头运行。音频、运行中换盘、网络、剪贴板都没进 v1，原因都是”至少有一个核心目前做不到，或者还没验证”。比如 Mini vMac 没有以太网，所以网络只能等下一版。

四个核心，三种 CPU

v86 直接用上游的 npm 包。三个 Mac 核心用的是 Infinite Mac 项目的 Emscripten 构建，Mac 的磁盘镜像也来自 Infinite Mac，Windows 98 镜像来自 v86 的演示站。

每台机器独占一个 Worker。Mac 模拟器的主循环会阻塞 Worker 线程，运行中收不到 postMessage，所以主线程到 Worker 的实时控制（暂停、存档请求、输入）全部走 SharedArrayBuffer 里的一块控制区和一个输入环形缓冲。这要求页面处于 cross-origin isolated 状态。

磁盘镜像按 256 KB 切块、按内容哈希命名，按需从网络读取；客户机的写入进入一个 4 KB 粒度的覆盖层，可以导出、导入，也会被打进快照。

为什么 x86 选 v86

做之前我先比了一下浏览器里能跑 x86 的两个选择：v86 和 qemu-wasm，再拿原生 QEMU（纯 TCG 翻译，没有硬件虚拟化）做参照。测试机是 Apple M2，无头 Chromium，客户机是 v86 演示站的那张 Windows 98 盘，128 MB 内存。

CPU 微基准用同一张 512 字节的启动软盘，跑一个固定的 8 条指令循环，按客户机时钟计时（数值越大越好）：

Windows 98 实测（秒，中位数，越小越好）：

引擎本身的下载体积，v86 gzip 后 0.4 MB，qemu-wasm 是 14.8 MB。

结论很清楚：v86 的 CPU 循环大约是原生 QEMU 的一半，Win98 开机时间基本打平（开机主要耗在磁盘和定时器上），下载小 35 倍。界面操作的数字 v86 甚至比原生 QEMU 还快，一部分原因是读 v86 的画布比 QEMU 的 screendump 便宜，这个不能算 v86 真的更快。另外一点让我很放心：v86 和原生 QEMU 在进程内恢复快照都只要 40 ms 左右，一旦状态在内存里，唤醒一个展品基本是瞬间的事。真正的成本在于把快照传过来。

qemu-wasm 当时还不适合做主力：为了拿到画面要重编两次，最后只能通过监视器命令读屏。我把它留在研究线上，留给 v86 做不到的事。

快照：四台机器瞬间醒来

演示页上有四台机器。默认不是冷启动，而是下载一份存档，在一个全新的 WebAssembly 实例里恢复。下面是一致性测试里的实测（无头 Chromium，Apple M2）：

Mac OS 9 冷启动要将近半分钟，从快照恢复不到 0.25 秒，而且第一帧和存档时的画面 0 像素差。这正是 OS Museum 需要的”截图原地活过来”。

v86 自带 save_state()，接上就行。难的是三个 Mac 核心：它们都是阻塞式主循环，本来没有存档功能。存档这件事最后没改它们的源码，只改了编译参数，用 Emscripten 的 Asyncify 在输入轮询处把调用栈展开到线性内存里，再把整块内存存下来。过程中还发现，如果客户机能”看到”存档和恢复之间流逝的时间，Basilisk II 恢复后会慢到打开计算器要 5 到 8 秒，所以必须给它一个虚拟时钟。这部分细节比较多，单独写了一篇：给经典 Mac 模拟器加存档。

快照文件绑定核心的构建哈希，恢复时构建不同就直接拒绝，不尝试兼容。内存布局和回卷入口都和某一次具体的构建绑定，兼容是做不到的；而展品本来就是脚本生成的，核心一重编，快照全部重新生成即可。

一致性测试：让五个系统打同一行字

“严格一致”如果只写在文档里，是没有意义的。所以每个 profile 都必须通过同一套测试，测试在 Playwright 驱动的无头 Chromium 里运行：

四个 profile 全部通过十二项。

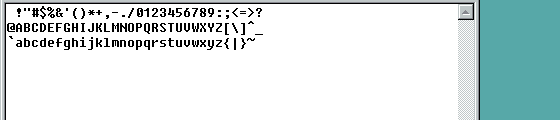

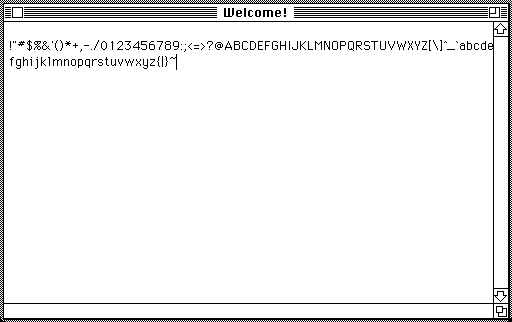

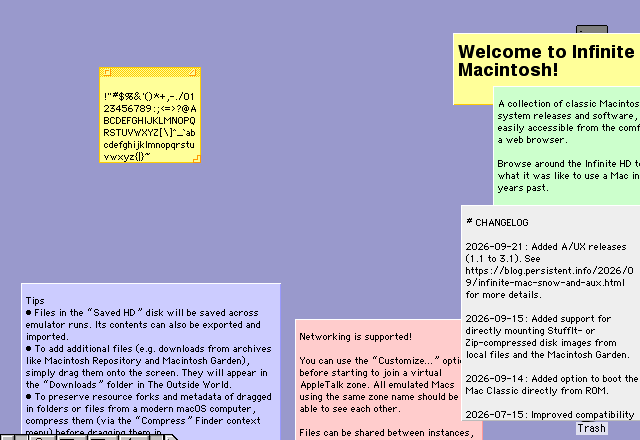

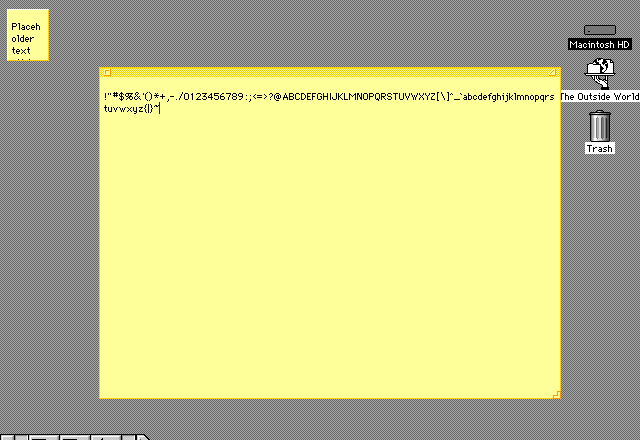

我最喜欢的是 T7。每个系统都打开一个文本编辑器，用同一个 type() 打同一串字符：从 ! 到 ~ 的全部可打印 ASCII。然后只比较 1.5 秒内保持不动的像素（这样闪烁的插入符不算），和事先录好、人工核对过的金图逐像素对比。下面就是五张金图：System 6 用的是 TeachText，System 7.5 和 Mac OS 9 用便笺（Stickies），Windows 98 和 XP 用记事本。记事本默认不自动换行，所以那边每 32 个字符换一行。

看起来平平无奇，但要让它通过，键盘这一层得做不少事。API 用 W3C 的 KeyboardEvent.code 表示物理键，Mac 核心需要一张转 ADB 键码的表；需要 Shift 的字符要自动补 Shift；而且 Basilisk II 和 SheepShaver 每个 60 Hz 中断只缓冲 16 个 ADB 事件，Windows 98 的键盘缓冲也会溢出。所以适配器按客户机时间每 8 ms 送一个按键事件，队列保序，T10 就是专门检查这件事的。

T6 也有意思。它在纯色区域里比较移动前后的两帧，找出光标的包围盒，要求 20 个点的偏移全部相同。如果有缩放或取整误差，偏移就会随位置变化，测试就会失败。Mac 核心原生支持绝对坐标；v86 这边要给 Windows 98 装一个绝对鼠标驱动（VBADOS 里的 VBMOUSE），而且客户机驱动只在收到 PS/2 中断时才读位置，所以每次移动前还要先发一个非零的相对位移把中断”敲”出来。

一路上的几个坑

测试跑通之前，也碰到一些只有真跑起来才会发现的问题，记几个：

• 鼠标在 Mac OS 9 上发黏。 鼠标悬停移动时 SheepShaver 只有 7 帧每秒，延迟中位数 303 ms，但拖动时很顺。原因是 SheepShaver 每执行 5 万条指令才检查一次 60 Hz 的 tick（它驱动屏幕刷新和光标），而客户机空闲时 Worker 每次空闲等待最多阻塞 8 ms，tick 被拖到大约 160 ms 一次。拖动时客户机在忙，不走空闲路径，所以不卡。改成空闲等待在下一次刷新到期时结束之后，帧率到 46，延迟中位数降到 35 ms。
• v86 不能画得更勤。 我把所有核心的出帧下限从 16 ms 降到 12 ms，免得稍早到的一帧被推到下一个周期。但 v86 不行：它渲染时也会翻转垂直回扫位，阈值改成 14 ms 后，Windows 98 在 8 次冷启动里有 3 次卡在开机画面。
• Windows 98 偶尔卡在开机画面。 装了 VBMOUSE 之后，大约 12 次冷启动有 1 次挂住。挂住时 IDE 已经完成一次传输，但中断一直没送达；同一个运行时启动不带 VBMOUSE 的镜像 12 次全部正常。比较可能的原因是 VBMOUSE 初始化时一个过早的 PS/2 鼠标中断没有被确认，挡住了优先级更低的磁盘中断。从快照恢复不受影响，这也是快照的另一个好处。
• 磁盘一慢，整台机器就停。 磁盘放到对象存储之后每块要 0.4 到 0.5 秒，最初的实现在核心线程里同步取块，取块期间客户机整个停住，连光标都不动。真机不是这样的：磁盘忙的时候 CPU 照常跑、照常响应中断。T12 就是为这个加的，修法在第二篇里。

下一站：Windows XP 和魔兽争霸 III

四台机器跑通以后，我开始往更新的系统推。上面那张 Windows XP 的金图就是后来加进来的第五个 profile。

做 XP 的时候，我给自己定了一个更具体的目标：在浏览器里的 Windows XP 上跑魔兽争霸 III。 先量了一下 CPU：XP 在 v86 上忙碌时大约 250 到 280 MIPS，相当于一颗 300 到 500 MHz 的 Pentium II/III，正好卡在魔兽争霸 III 的最低配置（PIII 400）附近。日常操作没问题，重一点的游戏场景就难说了。

更大的问题是图形。v86 的显示只有 VGA 和 VBE，没有任何 3D 硬件，而魔兽争霸 III 是 Direct3D 8 游戏。要让 XP 有一块”显卡”，就得在 v86 里实现一块客户机驱动认识的虚拟 GPU，再把它的 3D 命令翻译成 WebGL2。这件事和后面绕过模拟 CPU 的尝试，我分成两篇写：

• 在浏览器里给 Windows XP 装一块显卡：SVGA3D 到 WebGL2
• 绕过模拟 CPU：D3D/OpenGL API 转发与 x87 快速路径
